Frame grabber Meteor-II Wysoce elastyczny i niezwykle wydajny, a jednocześnie efektywny kosztowo frame grabber dla magistrali PCI, z transferem do pamięci komputera w czasie rzeczywistym.
Charakterystyka   Opis techniczny   Wymagania sprzętowe   Oprogramowanie
Matrox Meteor-II to rodzina bardzo wydajnych frame grabberów dla magistrali PCI dla zastosowań efektywnych kosztowo. Matrox Meteor-II oferuje pełną elastyczność pozyskiwania obrazów z różnych źródeł sygnału wideo: standardowych/ niestandardowych, kolorowych/ monochromatycznych, analogowych/ cyfrowych, ramkowych/ linijkowych. Umożliwia także transfer pozyskiwanych obrazów do pamięci komputera w czasie rzeczywistym. Gwarancja: 12 miesięcy.
Dla przeglądania ulotki pozyskaj Acrobat Reader METEOR2.PDF - ulotka w języku angielskim

Charakterystyka.

Wsparcie programowe dla Matrox Meteor-II obejmuje biblioteki wysokiego poziomu funkcji dla programistów MIL - Matrox Imaging Library obejmujące między innymi Active MIL (zestaw kontrolek OCX dla zarządzania pozyskiwaniem obrazów, transferem obrazu do pamięci komputera, przetwarzaniem, analizą i wyświetlaniem).

VIA: w sercu rodziny Matrox Meteor-II.
Wszystkie frame grabbery rodziny Matrox Meteor-II łączy interfejs Matrox Video Interface ASIC (VIA). Jest to wyrafinowany kontroler pamięci dla zarządzania pozyskiwaniem obrazu do pamięci na płycie frame grabbera, z zaawansowanymi możliwościami reformatowania oraz równoległym wyjściem strumienia danych obrazu poprzez magistralę PCI bez stałego obciążania procesora komputera. Także zawiera interfejs VMChannel dla wymiany danych z innymi urządzeniami przetwarzającymi obraz wideo, bez niepotrzebnego obciążania magistrali PCI.

Pozyskiwanie w czasie rzeczywistym do pamięci systemowej lub pamięci ekranu.
Matrox Meteor-II może przesyłać pozyskiwane obrazy do pamięci systemowej dla dalszego przetwarzania lub do pamięci ekranu dla wyświetlaniu żywego obrazu wideo w okienku. Transfer może się odbywać z szybkością do 130 MB/s.

POZYSKIWANIE.
Matrox Meteor-II jest dostępny w trzech wersjach, każda z odmiennymi mozliwościami pozyskiwania. Pozwala to na zakup tylko tych możliwości frame grabbera, które są niezbędne dla danego zastosowania:

• Matrox Meteor-II.

Wersja podstawowa pozyskuje kolorowe i monochromatyczne obrazy ze standardowych źródeł analogowego sygnału wideo (kamery lub magnetowidu):
• Composite lub Y/C (S-Video, S-VHS, Hi8),
• RS-170 (640 x 480) / CCIR (768 x 576),
• NTSC (640 x 480) / PAL (768 x 576).
Wersja podstawowa obsługuje format kwadratowego piksela/CCIR-601, programową korekcję gamma oraz włączanie i wyłączanie automatycznej kontroli wzmocnienia AGC. Możliwe jest jednoczesne podłączanie kilku różnych źródeł sygnału wideo w jednej z następujących konfiguracji: 7xCVBS, 5xCVBS i 1xY/C, 3xCVBS i 2xY/C lub 1xCVBS i 3xY/C.

• Matrox Meteor-II/Multi-Channel.

Wersja Multi-Channel pozyskuje obrazy ze standardowych i zmiennych analogowych źródeł barwnego lub monochromatycznego obrazu wideo. Matrox Meteor-II/Multi-Channel jest szczególnie przydatny do pozyskiwania obrazu z kamer RGB pracujących z przeplotem lub z kamer RGB ze skanowaniem progresywnym lub też z jedno- lub dwukanałowych kamer monochromatycznych ze skanowaniem progresywnym. Obsługiwane jest także jednoczesne pozyskiwanie z maksymalnie trzech wyzwalanych kamer RS-170/CCIR.
Obsługiwane jest próbkowanie z czestotliwością do 30 MHz. Dla dopasowania sygnału wejściowego Matrox Meteor-II/MultiChannel zawiera wzmacniacze o zmiennym wzmocnieniu dla obsługi różnych wejść oraz dolnoprzepustowy filtr 10 MHz dla eliminacji zniekształceń. Dodatkowe cechy wersji Multi-Channel obejmują także dostosowywanie poziomu odniesienia dla przetwornika analogowo-cyfrowego oraz 3 tablice barwne LUT 256x8-bit dla przemapowywania digitalizowanego strumienia pikseli.
Matrox Meteor-II/MultiChannel posiada niezależne sygnały zegara piksela oraz synchronizacji poziomej i pionowej (hsync i vsync). Dostarcza także dwa wyjścia licznikowe dla kontrolowania naświetlania oraz wejście wyzwalające dla synchronizacji pozyskiwania ze zdarzeniami zewnętrznymi w sposób synchroniczny lub asynchroniczny. Dostępne są jeszcze dodatkowe 2 wejścia i 2 wyjścia ogólnego przeznaczenia.
Poza 3 jednoczesnymi kanałami wejść analogowych możliwe jest podłączenie 2 kamer RGB lub 6 kamer monochromatycznych z pozyskiwaniem oddzielnym.

• Matrox Meteor-II/Digital.

Cyfrowa wersja Matrox Meteor-II pozyskuje obrazy ze źródeł cyfrowego sygnału wideo, takich jak kamery ze skanowaniem powierzchniowym i linijkowym. Matrox Meteor-II/Digital 32-bitowy interfejs konfigurowalny jako 4x8-bit, 2x16-bit lub 1x32-bit oraz obsługuje standard cyfrowego sygnału wejściowego RS-422 i LVDS odpowiednio o częstotliwościach do 25 i 40 MHz. Obsługuje także obrazy o rozmiarach 64k pikseli na linię i 64k linii na ramkę obrazu.
Matrox Meteor-II/Digital zawiera 4 konfigurowane tablice LUT 256x8-bit lub 2 tablice 4kx4-bit. Dostarczany jest także pełny zbiór sygnałów synchronizujących i kontrolnych: zegar piksela, synchronizacja pozioma (hsync), synchronizacja pionowa (vsync), liczniki i uzupełniające wejścia/wyjścia. Dostępne jest także wejście wyzwalające dla synchronizacji pozyskiwania ze zdarzeniami zewnętrznymi w sposób synchroniczny lub asynchroniczny.

Formatowanie obrazu.
Za pośrednictwem Matrox VIA dane obrazu mogą być reformatowane w czasie rzeczywistym nim zostaną przesłane do pamięci systemowej lub pamięci ekranu. Wśród funckji formatowania można znaleźć obcinanie obrazu (do obszaru zainteresowań ROI), pomniejszanie obrazu (poprzez dziesiątkowanie) w zakresie od 2 do 16 oraz powiększanie obrazu (poprzez powielanie) w zakresie od 2 do 4. Pozwala także na rekonstruowanie obrazu w czasie rzeczywistym z kamer typu multi-tap. Dane obrazu prezentowane jednocześnie w postacji parzystych/nieparzystych pikseli, parzystych/nieparzystych linii, przeciwnie skanowanych segmentów lub kombinacji tych wszystkich mogą być uporządkowane w prawidłowy obraz bez wykorzystania procesora komputera lub tylko z jego niewielką pomocą.
Wyjście zasilające.
Wersja podstawowa lub Multi-Channel może zasilać kamerę napięciem 5 lub 12V DC pobieranym bezpośrednio z zasilacza komputera, bez nadmiernego obciążenia magistrali PCI.
Interfejs szeregowy RS-232.
Wszystkie wersje Matrox Meteor-II posiadają interfejs szeregowy RS-232, który umożliwia zdalne programowanie kamery (wzmocnienie, korekcja gamma, tryby pracy kamery itp.), jednostki sterowania ruchem lub przesyłanie i odbieranie danych z programowalnego sterownika PLC.
Łatwe połączene.
Wersja podstawowa i Multi-Channel posiadają zewnętrzne złącze 44 pinowe dla wejść wideo oraz sygnałów synchronizujących i kontrolnych, wyjście zasilające napięcia stałego i interfejs szeregowy RS-232.
Wersja Digital posiada złącze 100 pinowe dla 32-bitowego cyfrowego wejścia wideo oraz sygnałów synchronizujących i kontrolnych, złącze 9-pinowe dla interfejsu szeregowego RS-232 oraz dodatkowe 9-pinowe dla wejść wyzwalających.

INTERFEJS KOMPUTERA.
Interfejs PCI.
Rodzina frame grabberów Matrox Meteor-II wyróżnia się 32-bitowym interfejsem dla magistrali PCI komputera pracującej w trybie master/slave. W trybie pracy master możliwe jest przekazywanie danych z szybkościa do 130 MHz bez wykorzystywania procesora komputera. Rozszerzone buforowanie (4 MB) zapewnia transfer przychodzących danych w czasie rzeczywistym nawet w przypadku dużych opóźnień magistrali, co ma miejsce w przypadku jednoczesnej obsługi wielu urządzeń np. frame grabbera, karty graficznej, karty sieciowej, twardego dysku i urządzeń wejścia/wyjścia. Interfejs PCI obsługuje także podpróbkowanie danych (subsampling) od 2 do 16 (poprzez dziesiątkowanie) dla dalszego zmniejszenia wymaganego zakresu przepustowości magistrali.
Interfejs PCI obsługuje także pakietowy i planarny transfer strumieni danych (jednego kolorowego lub kilku monochromatycznych). Zdarzenia związane z pozyskiwaniem, takie jak start i koniec ramki, pola lub sekwencji obrazu mogą być przekierowywane do procesora jako przerwania. Może to być wykorzystane do jednoczesnego pozyskiwania i przetwarzania obrazów w aplikacjach (podwójne buforowanie).
VMChannel.
Wspólnym dla wszystkich wersji Matrox Meteor-II jest drugi interfejs VMChannel dla przesyłania danych z szybkością do 132 MB/s. Dostarcza to bardzo szybkiego połaczenia dla transferu obrazów pomiędzy frame grabberem Matrox Meteor-II a innym frame grabberem Matrox np. Matrox Corona lub Matrox Genesis. Transfer danych odbywa się wtedy bez wykorzystywania magistrali PCI.

WYŚWIETLANIE.
Rodzina frame grabberów Matrox Meteor-II współpracuje z linią kart graficznych Matrox dla wyświetlania obrazu w czasie rzeczywistym lub z dowolną inną kartą graficzną VGA dla wyświetlania pseudo w czasie rzeczywistym.

ROZSZERZANIE.
Każdy z frame grabberów rodziny Matrox Meteor-II jest przygotowany do podłączania kart rozszerzeń bezpośrednio do płyty frame grabbera.
MJPEG Codec.
Opcjonalny moduł MJPEG dla rodziny Matrox Meteor-II zapewnia kompresję i dekompresję  obrazów kolorowych i monochromatycznych. Moduł ten podczas kompresji działa równolegle z głównym systemem pozyskiwania obrazów. Może być także używany w trybie off-line dla dekompresji zarchiwizowanych strumieni danych wideo. Obsługuje kompresję/dekompresję MJPEG zarówno podstawową (ze stratami), jak i bez strat. Moduł MJPEG obsługuje strumienie danych monochromatycznych (8-, 10- i 12-bitowe) i kolorowych (RGB 8:8:8/YUV 4:2:2). Kompresja ze stratami realizowana jest na obrazach kolorowych i monochromatycznych, natomiast kompresja bez strat tylko na obrazach monochromatycznych. Obraz kolorowy RGB 8:8:8 dla kompresji jest konwertowany do YUV 4:2:2. Maksymalna szybkość konwersji modułu MJPEG to 15 Mpikseli/s dla obrazów kolorowych (YUV 4:2:2) i 30 Mpikseli/s dla obrazów monochromatycznych.

PODSUMOWANIE.

• Frame grabber dla pojedynczego slotu PCI, rozmiar 1/2, dostępny także dla standardów przemysłowych CompactPCI oraz PC/104-Plus,
• Pozyskuje obrazy wideo ze źródeł wideo standardowych/ niestandardowych, kolorowych/ monochromatycznych, analogowych/ cyfrowych, skanujących ramkowo/ linijkowo,
• Interfejs PCI Bus-Master,
• Transfer w czasie rzeczywistym do pamięci sytemowej komputera lub do pamięci karty graficznej z szybkością do 130 MB/s,
• Rozszerzone buforowanie dla pozyskiwania obrazów (4 MB),
• Obsługuje transfer spakowanych lub planarnych pojedynczych strumieni danych wideo kolorowych lub kilku strumieni monochromatycznych,
• Dodatkowy interfejs magistrali VMChannel,
• Wyjściowe źródło zasilania i interfejs RS-232,
• Opcjonalny moduł MJPEG z kompresją/dekompresją podstawową (ze stratami) i bez strat,
• Obsługiwany przez oprogramowanie Matrox Imaging Library (MIL) - biblioteki funkcji dla analizy i przetwarzania obrazów dla programistów, oraz przez Matrox Inspector - oprogramowanie dla analizy i przetwarzania obrazów dla nauki i przemysłu,
• Obsługa w środowisku Windows NT, Windows 95, Windows 3.1x, Borland Powerpack oraz DOS4GW.

• Bezpieczeństwo,
• Analiza biomedyczna,
• Identyfikacja systemów,
• Sterowanie natężeniem ruchu,
• Mikroskopia,
• Kontrola jakości i sterowanie procesami,
• Robotyka,
• Weryfikacja barwna,
• Wizualizacja medyczna,
• Widzenie maszynowe,
• Analiza obrazów.

Dane techniczne frame grabbera Meteor-II

POZYSKIWANIE
Meteor-II (Meteor2):

• Standardowe kolorowe i monochromatyczne wejście wideo (NTSC/PAL, RS-170/CCIR, Composite lub Y/C).
• Obsługuje magnetowidy.
• Digitalizacja kwadratowych pikseli i CCIR-601.
• Programowalna tablica korekcji gamma.
• Kontrolowane wzmocnienie AGC.
• Format piksela RGB 8:8:8 i YUV 4:2:2.
• Synchroniczne wejście wyzwalające.
• Możliwość podłączenia i przełączania pomiędzy wejściami: 7xCVBS, 5xCVBS i 1xY/C, 3xCVBS i 2xY/C lub 1xCVBS i 1xY/C.

• Trzykanałowe skanowanie ze źródeł zmiennoramkowych (variable scan).
• Skanowanie ze źródeł sygnałów monochromatycznych i RGB z przeplotem i progresywnych.
• Próbkowanie z częstotliwością do 30 MHz.
• Niestabilność piksela typowo +/- 1.5 ns.
• Wzmacniacz ze zmiennym wzmocnieniem.
• Dolnoprzepustowy filtr 10 MHz.
• Ustawiany poziom odniesienia przetwornika ADC.
• Trzy programowalne tablice LUT 256x8-bit.
• Niezależne sygnały pclk, hsync, vsync, licznik, i dodatkowe wejścia/wyjścia.
• Wejście wyzwalające synchroniczne i asynchroniczne.
• Możliwość podłączenia 2 źródeł RGB lub 6 źródeł monochromatycznych.

• Zakres 32-bitowy.
• Konfigurowalny jako 4x8-bit, 2x16-bit lub 1x32-bit.
• Obsługuje standardy cyfrowych sygnałów wejściowych RS-422 i LVDS.
• RS-422 do 25 MHz i LVDS do 40 MHz.
• Obsługuje źródła sygnałów monochromatycznych /RGB oraz ze skanowaniem ramkowym/linijkowym.
• Konfigurowalne i programowalne tablice LUT: 4 tablice 256x8-bit lub 2 tablice 4Kx16-bit.
• Niezależne sygnały pclk, hsync, vsync, licznik, i dodatkowe wejścia/wyjścia (RS-422 i LVDS).
• Wejście wyzwalające synchroniczne i asynchroniczne (izolowane optycznie).

• Obcinanie wejścia (pozyskiwanie tylko obszaru zainteresowań ROI).
• Niezależne poziome i pionowe podpróbkowanie od 2 do 16 (przez dziesiątkowanie).
• Niezależne poziome i pionowe powiększanie x2 i x4 (przez powielanie).

• Obsługa sygnałów: RX, TX, RTS i CTS.
• Interfejs nie jest widoczny z poziomu systemu operacyjnego, programowalny tylko za pomocą MIL API.

• 5 lub 12 V DC, 3A.
• Wyprowadzone z zasilacza PC, nie poprzez magistralę PCI.

• Magistrala Master/Slave.
• Transfer do 130 MB/s.
• Bufor 4 MB SGRAM (rozszerzalny do 8 lub 64 MB za pomocą opcjonalnego modułu).
• Obsługuje spakowane i planarne formaty danych.
• Niezależne podpróbkowanie w poziomie i pionie od 2 do 16 (przez dziesiątkowanie).
• Przekierunkowuje przerwania dla zdarzeń: początek i koniec ramki, pola lub sekwencji wideo.

• Zakres 32-bitowy.
• Transfer do 132 MB/s.

• Dla wyświetlania w czasie rzeczywistym zalecana karta graficzna Matrox lub dowolna karta graficzna VGA dla wyświetlania pseudo w czasie rzeczywistym.

• Kompresja/dekompresja MJPEG podstawowa (ze stratami) i bez strat.
• Obsługuje kompresję/dekompresję sygnału wideo monochromatycznego (8-, 10- i 12-bitowego) oraz kolorowego (RGB 8:8:8 i YUV 4:2:2).
• RGB zamieniane na YUV.
• Tryb ze stratami dostępny dla monochromatycznych i kolorowych sygnałów wideo.
• Tryb bez strat dostępny tylko dla monochromatycznych sygnałów wideo.
• Szybkość wykonywania operacji do 30 Mpikseli/s.
• Zawiera 64 kB pamięci SRAM.

Meteor-II (Meteor2):
	Złącze DB-44 wejść analogowych wideo: pin 1 - DC OUT - Zasilanie +5 lub +12 V DC pin 3-5 - GROUND - Uziemienie pin 6 - CTS - CTS portu szeregowego RS-232 pin 13 - VID_IN3 - Wejście analogowe wideo 3 (CVBS2/Y2) pin 14 - GROUND - Uziemienie pin 15 - VID_IN1 - Wejście analogowe wideo 1 (CVBS1/Y1) pin 16 - DC OUT - Zasilanie +5 lub +12 V DC pin 17-18 - GROUND - Uziemienie pin 21 - RTS - RTS portu szeregowego RS-232 pin 22 - RX - Receive portu szeregowego RS-232 pin 25-31 - GROUND - Uziemienie pin 34 - OPTOTRIG- - Wejście wyzwalające ujemne pin 35 - OPTOTRIG+ - Wejście wyzwalające dodatnie pin 36 - TX - Transmit portu szeregowego RS-232 pin 42 - GROUND - Uziemienie pin 43 - VID_IN4 - Wejście analogowe wideo 4 (CVBS6/C2) pin 44 - VID_IN2 - Wejście analogowe wideo 2 (CVBS5/C1)
	Wejście BNC: pin 1 - Composite 1 lub VID_IN1 pin 2 - Uziemienie
Meteor-II/Multi-Channel (Meteor2-MC):
	Złącze DB-44 wejść analogowych wideo: pin 1 - DC OUT - Zasilanie +5 lub +12 V DC pin 2 - HSYNC_TTL - Wejście lub wyjście hsync TTL pin 3-5 - GROUND - Uziemienie pin 6 - CTS - CTS portu szeregowego RS-232 pin 8 - USER2OUT - Wyjście bitowe użytkownika TTL pin 9 - USER2IN+ - Wejście bitowe użytkownika dodatnie TTL izolowane pin 10 - USER2IN- - Wejście bitowe użytkownika ujemne TTL izolowane pin 11 - VID2_IN1 - Wejście analogowe wideo kanał 2 -> RED pin 12 - USER1IN- - Wejście bitowe użytkownika ujemne TTL izolowane pin 13 - VID1_IN3 - Wejście analogowe wideo kanał 1 -> BLUE pin 14 - GROUND - Uziemienie pin 15 - VID1_IN1 - Wejście analogowe wideo kanał 1 -> RED pin 16 - DC OUT - Zasilanie +5 lub +12 V DC pin 17-18 - GROUND - Uziemienie pin 19 - CLK_IN_TTL - Wejście zegarowe TTL pin 20 - TRIGGER - Niezabezpieczone wejście wyzwalające TTL pin 21 - RTS - RTS portu szeregowego RS-232 pin 22 - RX - Receive portu szeregowego RS-232 pin 23 - EXP(2) - Wyjście TTL EXPOSURE2 pin 24 - USER1OUT - Wyjście bitowe użytkownika TTL pin 25-31 - GROUND - Uziemienie pin 32 - VSYNC_TTL - Wejście lub wyjście vsync TTL pin 33 - CLK_OUT_TTL - Wyjście zegarowe TTL pin 34 - OPTOTRIG- - Wejście wyzwalające ujemne pin 35 - OPTOTRIG+ - Wejście wyzwalające dodatnie pin 36 - TX - Transmit portu szeregowego RS-232 pin 38 - EXP(1) - Wyjście TTL EXPOSURE1 pin 39 - USER1IN+ - Wejście bitowe użytkownika dodatnie TTL izolowane pin 40 - VID2_IN3 - Wejście analogowe wideo kanał 2 -> BLUE pin 41 - VID2_IN2 - Wejście analogowe wideo kanał 2 -> GREEN pin 42 - GROUND - Uziemienie pin 43 - SYNC_IN - Wejście analogowe wideo synchronizacja pin 44 - VID1_IN2 - Wejście analogowe wideo kanał 1 -> GREEN
Meteor-II/Digital (Meteor2-DIG):

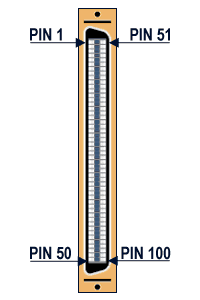

	Złącze DB-100 cyfrowych wejść wideo: pin 1 - DATA, INPUT, 0+ pin 2 - DATA, INPUT, 0- pin 3 - DATA, INPUT, 1+ pin 4 - DATA, INPUT, 1- pin 5 - DATA, INPUT, 2+ pin 6 - DATA, INPUT, 2- pin 7 - DATA, INPUT, 3+ pin 8 - DATA, INPUT, 3- pin 9 - DATA, INPUT, 4+ pin 10 - DATA, INPUT, 4- pin 11 - DATA, INPUT, 5+ pin 12 - DATA, INPUT, 5- pin 13 - DATA, INPUT, 6+ pin 14 - DATA, INPUT, 6- pin 15 - DATA, INPUT, 7+ pin 16 - DATA, INPUT, 7- pin 17 - DATA, INPUT, 8+ pin 18 - DATA, INPUT, 8- pin 19 - DATA, INPUT, 9+ pin 20 - DATA, INPUT, 9- pin 21 - DATA, INPUT, 10+ pin 22 - DATA, INPUT, 10- pin 23 - DATA, INPUT, 11+ pin 24 - DATA, INPUT, 11- pin 25 - DATA, INPUT, 12+ pin 26 - DATA, INPUT, 12- pin 27 - DATA, INPUT, 13+ pin 28 - DATA, INPUT, 13- pin 29 - DATA, INPUT, 14+ pin 30 - DATA, INPUT, 14- pin 31 - DATA, INPUT, 15+ pin 32 - DATA, INPUT, 15- pin 33 - HSYNC, INPUT, + pin 34 - HSYNC, INPUT, - pin 35 - VSYNC, INPUT, + pin 36 - VSYNC, INPUT, - pin 37 - GROUND pin 38 - GROUND pin 39 - CLOCK, INPUT, + pin 40 - CLOCK, INPUT, - pin 41 - USER, INPUT, 0+ pin 42 - USER, INPUT, 0- pin 43 - USER, INPUT, 1+ pin 44 - USER, INPUT, 1- pin 45 - VALID, INPUT, + pin 46 - VALID, INPUT, - pin 47 - TRIGGER, INPUT, + pin 48 - TRIGGER, INPUT, - pin 49 - CAMERA CTRL BIT0, OUTPUT, TTL pin 50 - GROUND pin 51 - DATA, INPUT, 16+ pin 52 - DATA, INPUT, 16- pin 53 - DATA, INPUT, 17+ pin 54 - DATA, INPUT, 17- pin 55 - DATA, INPUT, 18+ pin 56 - DATA, INPUT, 18- pin 57 - DATA, INPUT, 19+ pin 58 - DATA, INPUT, 19- pin 59 - DATA, INPUT, 20+ pin 60 - DATA, INPUT, 20- pin 61 - DATA, INPUT, 21+ pin 62 - DATA, INPUT, 21- pin 63 - DATA, INPUT, 22+ pin 64 - DATA, INPUT, 22- pin 65 - DATA, INPUT, 23+ pin 66 - DATA, INPUT, 23- pin 67 - DATA, INPUT, 24+ pin 68 - DATA, INPUT, 24- pin 69 - DATA, INPUT, 25+ pin 70 - DATA, INPUT, 25- pin 71 - DATA, INPUT, 26+ pin 72 - DATA, INPUT, 26- pin 73 - DATA, INPUT, 27+ pin 74 - DATA, INPUT, 27- pin 75 - DATA, INPUT, 28+ pin 76 - DATA, INPUT, 28- pin 77 - DATA, INPUT, 29+ pin 78 - DATA, INPUT, 29- pin 79 - DATA, INPUT, 30+ pin 80 - DATA, INPUT, 30- pin 81 - DATA, INPUT, 31+ pin 82 - DATA, INPUT, 31- pin 83 - HSYNC, OUTPUT, + pin 84 - HSYNC, OUTPUT, - pin 85 - VSYNC, OUTPUT, + pin 86 - VSYNC, OUTPUT, - pin 87 - EXPOSURE1, OUTPUT, TTL pin 88 - EXPOSURE2, OUTPUT, TTL pin 89 - CLOCK, OUTPUT, + pin 90 - CLOCK, OUTPUT, - pin 91 - USER, OUTPUT, 0+ pin 92 - USER, OUTPUT, 0- pin 93 - USER, OUTPUT, 1+ pin 94 - USER, OUTPUT, 1- pin 95 - EXPOSURE1, OUTPUT, + pin 96 - EXPOSURE1, OUTPUT, - pin 97 - EXPOSURE2, OUTPUT, + pin 98 - EXPOSURE2, OUTPUT, - pin 99 - CAMERA CTRL BIT1, OUTPUT, TTL pin 100 - CAMERA CTRL BIT2, OUTPUT, TTL

OGÓLNE

• Wymiary:

Meteor2: 188 L x 106.7 H mm (7.4" x 4.2")
Meteor2-MC: 203.2 L x 106.7 H mm (8" x 4.2")
Meteor2-DIG: 203.2 L x 106.7 H cm (8" x 4.2")
CPCI (3U): 160 L x 100 H mm ( 6.3" x 3.9")
PC/104- Plus: 115.6 L x 96 H mm (4.55" x 3.78")
• Temperatura użytkowania: 0 - 55^oC, wilgotność względna: do 95% nieskondensowana.

• 1 rok.

Wymagania sprzętowe.

• Komputer kompatybilny z IBM PC AT z magistralą PCI, procesorem Pentium lub lepszym.
• Dla pełnej funkcjonalności frame grabbera Meteor-II niezbędna jest płyta z chipsetem 430VX, 430HX, 430TX, 440FX lub 440LX. Dane chipsety są rekomendowane ze względu na zagwarantowanie odpowiedniej przepustowości magistrali PCI.
• Co najmniej jeden dostępny slot magistrali PCI z obsługą transferu bus-master.
• Co najmniej 24 MB pamięci operacyjnej RAM, gdy używane Windows NT; 16 MB pamięci, gdy używane Windows 95 lub 4 MB pamięci, gdy używane DOS4GW.
• Stacja CD-ROM dla umozliwienia instalacji oprogramowania.
• Karta grafiki MGA Millenium II lub inna wysokiej jakości karta grafiki VGA.

Oprogramowanie.

• Matrox Inspector 2.2

Oprogramowanie dla systemu operacyjnego Microsoft Windows dostarczające możliwości analizy, przetwarzania, rozpoznawania i pomiarów obrazów oraz elementów tych obrazów.
• Matrox Imaging Library - MIL

Narzędzia i biblioteki dla programistów z funkcjami analizy, przetwarzania, rozpoznawania i pomiarów obrazów, OCR itp.. MIL zostało tak zaprojektowane, aby w pełni wykorzystywać moc technologii MMX firmy Intel.
• MIL-Lite

MIL-Lite jest oprogramowaniem zawierającym zbiór funkcji w języku C obsługujących pozyskiwanie obrazów, transfer obrazów oraz ich wyświetlanie. Obsługiwane są środowiska pracy: Windows 3.1x, Windows 95, Windows NT (przy użyciu Microsoft Visual C++ i Borland C++), Borland Powerpack (przy użyciu Borland C++) oraz DOS4GW (przy użyciu Watcom C++).
• Matrox IntelliCam

Matrox IntelliCam to oprogramowanie bazujące na Windows, umożliwiające łatwe i szybkie podłączanie kamer wideo do różnych frame grabberów firmy Matrox. Komunikacja programu z użytkownikiem odbywa się za pomocą interfejsu graficznego.
